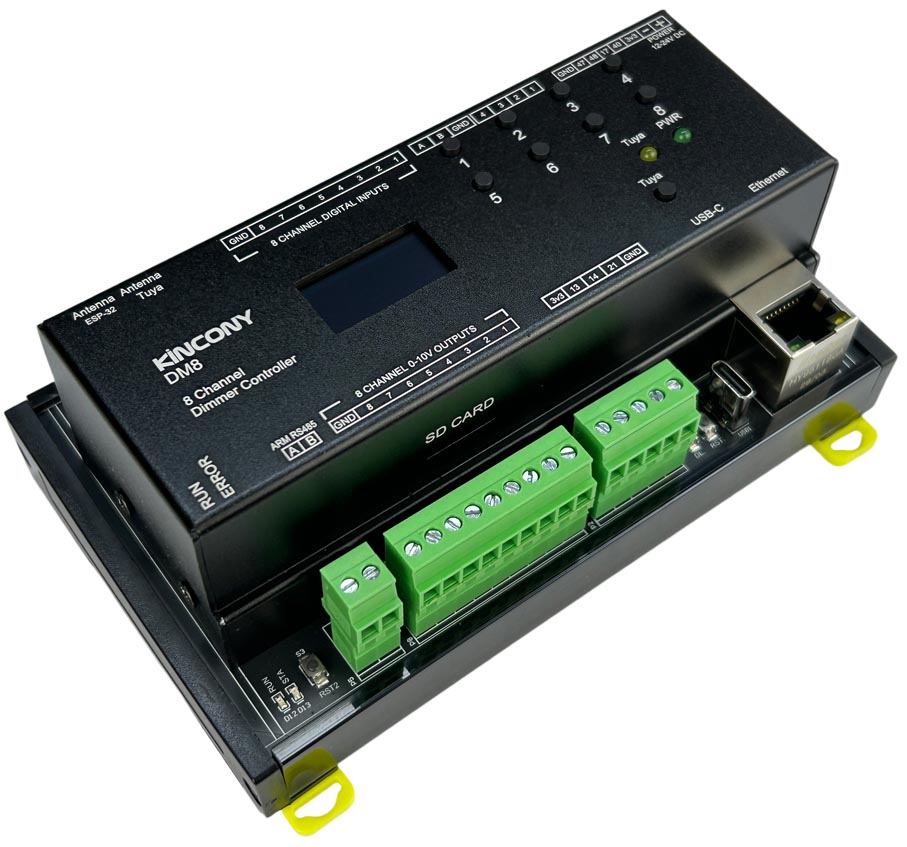

KinCony-DM8 (ESP32-S3 8CH Dimmer board)
Device Type:
Electrical Standard:
Board:

Resources
ESPHome Configuration
Here is an example YAML configuration for the KinCony DM8 ESP32-S3 dimmer board.
esphome: name: dm8 friendly_name: dm8
esp32: board: esp32-s3-devkitc-1 framework: type: arduino
# Enable logginglogger:
# Enable Home Assistant APIapi:
ethernet: type: W5500 clk_pin: GPIO1 mosi_pin: GPIO2 miso_pin: GPIO41 cs_pin: GPIO42 interrupt_pin: GPIO43 reset_pin: GPIO44
uart: - id: uart_1 # RS485 baud_rate: 9600 debug: direction: BOTH dummy_receiver: true after: timeout: 10ms tx_pin: 39 rx_pin: 38
- id: dac_uart rx_pin: 4 tx_pin: 6 baud_rate: 115200 stop_bits: 1 data_bits: 8 parity: NONE debug:
modbus: uart_id: dac_uart
modbus_controller: - address: 1 update_interval: 5s
i2c: - id: bus_a sda: 8 scl: 18 scan: true frequency: 400kHz
text_sensor: - platform: ethernet_info ip_address: name: ESP IP Address id: eth_ip address_0: name: ESP IP Address 0 address_1: name: ESP IP Address 1 address_2: name: ESP IP Address 2 address_3: name: ESP IP Address 3 address_4: name: ESP IP Address 4 dns_address: name: ESP DNS Address mac_address: name: ESP MAC Address
font: - file: "gfonts://Roboto" id: roboto size: 15
display: - platform: ssd1306_i2c model: "SSD1306 128x64" address: 0x3C lambda: |- it.printf(0, 15, id(roboto), "IP: %s", id(eth_ip).state.c_str());
output: # CH1 (0x0FA0 / 4000) - platform: modbus_controller id: dac_ch1_out address: 0x0FA0 value_type: U_WORD write_lambda: |- // state = 0.0 ~ 1.0 → 0 ~ 4095 uint16_t reg = (uint16_t) round(x * 4095.0); return reg;
# CH2 (0x0FA1 / 4001) - platform: modbus_controller id: dac_ch2_out address: 0x0FA1 value_type: U_WORD write_lambda: |- uint16_t reg = (uint16_t) round(x * 4095.0); return reg;
# CH3 - platform: modbus_controller id: dac_ch3_out address: 0x0FA2 value_type: U_WORD write_lambda: |- uint16_t reg = (uint16_t) round(x * 4095.0); return reg;
# CH4 - platform: modbus_controller id: dac_ch4_out address: 0x0FA3 value_type: U_WORD write_lambda: |- uint16_t reg = (uint16_t) round(x * 4095.0); return reg;
# CH5 - platform: modbus_controller id: dac_ch5_out address: 0x0FA4 value_type: U_WORD write_lambda: |- uint16_t reg = (uint16_t) round(x * 4095.0); return reg;
# CH6 - platform: modbus_controller id: dac_ch6_out address: 0x0FA5 value_type: U_WORD write_lambda: |- uint16_t reg = (uint16_t) round(x * 4095.0); return reg;
# CH7 - platform: modbus_controller id: dac_ch7_out address: 0x0FA6 value_type: U_WORD write_lambda: |- uint16_t reg = (uint16_t) round(x * 4095.0); return reg;
# CH8 (0x0FA7 / 4007) - platform: modbus_controller id: dac_ch8_out address: 0x0FA7 value_type: U_WORD write_lambda: |- uint16_t reg = (uint16_t) round(x * 4095.0); return reg;
light: - platform: monochromatic name: "DAC CH1" output: dac_ch1_out default_transition_length: 0s
- platform: monochromatic name: "DAC CH2" output: dac_ch2_out default_transition_length: 0s
- platform: monochromatic name: "DAC CH3" output: dac_ch3_out default_transition_length: 0s
- platform: monochromatic name: "DAC CH4" output: dac_ch4_out default_transition_length: 0s
- platform: monochromatic name: "DAC CH5" output: dac_ch5_out default_transition_length: 0s
- platform: monochromatic name: "DAC CH6" output: dac_ch6_out default_transition_length: 0s
- platform: monochromatic name: "DAC CH7" output: dac_ch7_out default_transition_length: 0s
- platform: monochromatic name: "DAC CH8" output: dac_ch8_out default_transition_length: 0s
pcf8574: - id: pcf8574_hub_1 # for input channel 1-8 i2c_id: bus_a address: 0x24
switch: - platform: uart uart_id: uart_1 name: "RS485 Button" data: [0x11, 0x22, 0x33, 0x44, 0x55]
binary_sensor: - platform: gpio name: "dm8-input01" id: dm8_input01 pin: pcf8574: pcf8574_hub_1 number: 0 mode: INPUT inverted: true
- platform: gpio name: "dm8-input02" id: dm8_input02 pin: pcf8574: pcf8574_hub_1 number: 1 mode: INPUT inverted: true
- platform: gpio name: "dm8-input03" id: dm8_input03 pin: pcf8574: pcf8574_hub_1 number: 2 mode: INPUT inverted: true
- platform: gpio name: "dm8-input04" id: dm8_input04 pin: pcf8574: pcf8574_hub_1 number: 3 mode: INPUT inverted: true
- platform: gpio name: "dm8-input05" id: dm8_input05 pin: pcf8574: pcf8574_hub_1 number: 4 mode: INPUT inverted: true
- platform: gpio name: "dm8-input06" id: dm8_input06 pin: pcf8574: pcf8574_hub_1 number: 5 mode: INPUT inverted: true
- platform: gpio name: "dm8-input07" id: dm8_input07 pin: pcf8574: pcf8574_hub_1 number: 6 mode: INPUT inverted: true
- platform: gpio name: "dm8-input08" id: dm8_input08 pin: pcf8574: pcf8574_hub_1 number: 7 mode: INPUT inverted: true
## pull-up resistance on PCB - platform: gpio name: "dm8-W1-io47" pin: number: 47 inverted: true
- platform: gpio name: "dm8-W1-io48" pin: number: 48 inverted: true
- platform: gpio name: "dm8-W1-io17" pin: number: 17 inverted: true
- platform: gpio name: "dm8-W1-io40" pin: number: 40 inverted: true
## without resistance on PCB - platform: gpio name: "dm8-W1-io13" pin: number: 13 inverted: false
- platform: gpio name: "dm8-W1-io14" pin: number: 14 inverted: false
- platform: gpio name: "dm8-W1-io21" pin: number: 21 inverted: false
ads1115: - address: 0x48
sensor: - platform: ads1115 multiplexer: 'A0_GND' gain: 6.144 resolution: 16_BITS name: "ADS1115 Channel A0-GND" update_interval: 5s
- platform: ads1115 multiplexer: 'A1_GND' gain: 6.144 name: "ADS1115 Channel A1-GND" update_interval: 5s
- platform: ads1115 multiplexer: 'A2_GND' gain: 6.144 name: "ADS1115 Channel A2-GND" update_interval: 5s
- platform: ads1115 multiplexer: 'A3_GND' gain: 6.144 name: "ADS1115 Channel A3-GND" update_interval: 5s
web_server: port: 80
